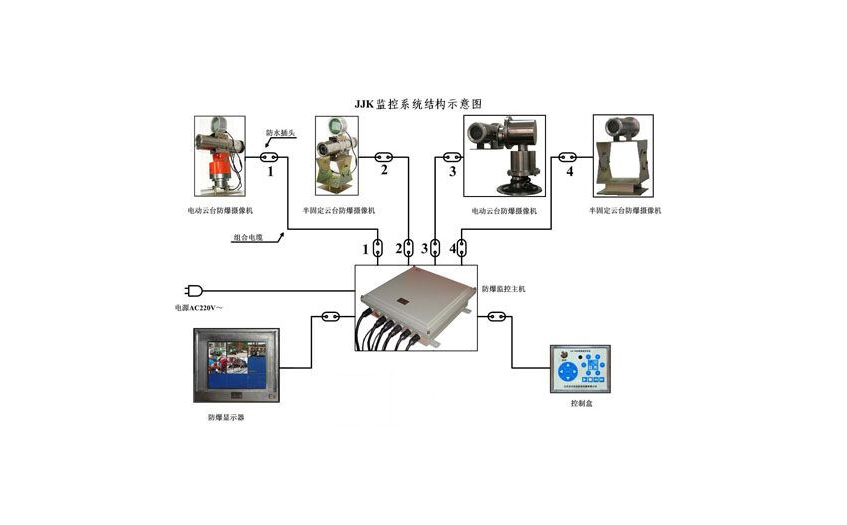

TAJ-JK防爆鉆井監控系統構成：
前端視頻采集部分；
后端視頻控制系統；
后端顯示系統；
視頻與數據電纜連接部分
防爆鉆井監控系統是專為石油鉆井設計的工業視頻監控系統，在鉆井配套工業電視監控系  統工程中得到廣泛應用，適合石油鉆井的現場使用和頻繁搬遷的條件。


TAJ-JK防爆鉆井監控系統功能及特點：
前端視頻采集系統由具紅外功能的防爆攝像儀點組成。其中固定點部分（如滾筒、天車、  振動篩）采用固定支架或半固定支架，移動點部分（如二層臺、泥漿泵）采用全不銹鋼防  爆云臺，防爆云臺具有水平旋轉與垂直旋轉功能，可視范圍寬。
顯示系統在司鉆房及井隊值班室兩地顯示。顯示方式多樣化，主控室內防爆監視器可以顯  示系統任一路視頻畫面，也可進行自動循環顯示及編組顯示。
系統可選配供司鉆臺、二層臺鉆工聯絡的雙向?qū)χv系統。實現司鉆臺與二層臺雙向有線對  講聯絡。
連接電纜采用視頻控制合并的高強度復合電纜，具有抗磨損、抗軋壓、抗-35℃低溫等優良
 特征；電纜接頭采用特制的密封防水合金連接頭，專用磁鋼固定件。
為保證安全使用，該系統各主要部件均采用防爆設計，防爆等級為ExdIIBT4。

系統主要技術指標：
輸入電壓交流220±10%V，50Hz；
整個系統功耗低于300W
內置過壓保護電路；
17英寸超薄液晶監視器；
云臺控制：上下左右，云臺水平轉角0～355度，垂直轉角-90～+90度；
視頻輸入：4路、6路、8路；
視頻輸出：支持PAL/NTSC，VGA、BNC輸出（1024*768/800*600）；
顯示方式：單畫面或多畫面；
圖像格式：CIF或D1格式，每路每秒25幀，畫質可調；
適應環境溫度：-25℃～+60℃；
防爆等級：Ex d IIB T4 Gb。

系統配置：



四路防爆鉆井監控系統
 前端：主要4臺防攝像儀，2臺防爆電動云臺及連接附件組成。
 中間設備：主要是傳輸部分由綜合多芯防爆電纜組成，包含視頻信號、控制信號及電源線。
 后端：主要有顯示部分與控制部分組成，包含防爆監視器、防爆視頻主機與防爆控制鍵盤。
 八路防爆鉆井監控系統
 前端：主要有8臺防爆攝像儀，4臺防爆電動云臺及連接附件組成。
 中間設備主要是傳輸部分由綜合多芯防爆電纜組成，包含視頻信號、控制信號及電源線。
 后端：主要有顯示部分與控制部分組成，包含防爆監視器、防爆視頻主機與防爆控制鍵盤。
